桁車式刮泥機，用于污水處理廠。自來水廠的平流沉淀將沉淀在池底的污泥刮到泵吸泥口。桁架式吸泥機主要用于工程中平流沉淀池的排泥。根據用戶要求，有虹吸式和泵吸式。泵虹吸式有三種選擇。虹吸式采用潛水泵配水噴射器或真空泵形成虹吸。沉淀池與排泥罐之間的液位差用于排泥。泵吸式直接采用泵提取沉淀污泥。邊走邊吸泥，然后將污泥排出池外，可以消除池底污泥的痛苦。本機采用桁架結構，大大降低了比傳統結構更重要的重量。采用熱鍍鋅防腐工藝加工，可保證5年內不銹蝕。與水接觸的部件采用304不銹鋼制成，使用壽命大大延長。維護量小，動力小，運行成本低；泵的選擇合理，運行平穩可靠。新的傳動機構避免了兩端的行走誤差。行走誤差。

1.結構與原理。

行車式吸泥機由以下幾種組成:1工作橋.2驅動行走裝置.3吸泥系統.4撇渣裝置.5電控柜.6虹吸發生器(虹吸方式)等。在斜管沉淀池中使用時，還需要安裝池底吸泥架和吸泥吊架。

該設備由四點支撐行走梁橫跨平流沉淀池，雙側驅動，池兩側鋪設軌道，從池一端運行到池另一端，行走時吸泥，撞到行程控制，返回行走，返回吸泥，完成工作周期。

二.安裝

(1)注意事項。

為了方便吸泥機的正常運行，四個行走輪必須安裝在兩個矩形的平行邊緣。軌道鋼必須在矩形的兩側，并在同一水平上。

(2)安裝步驟。

1.將軌道鋼預埋鐵預留在平流池兩側壁頂，每米一塊，在每塊預埋鐵兩端制作螺栓和壓板，便于壓軌。

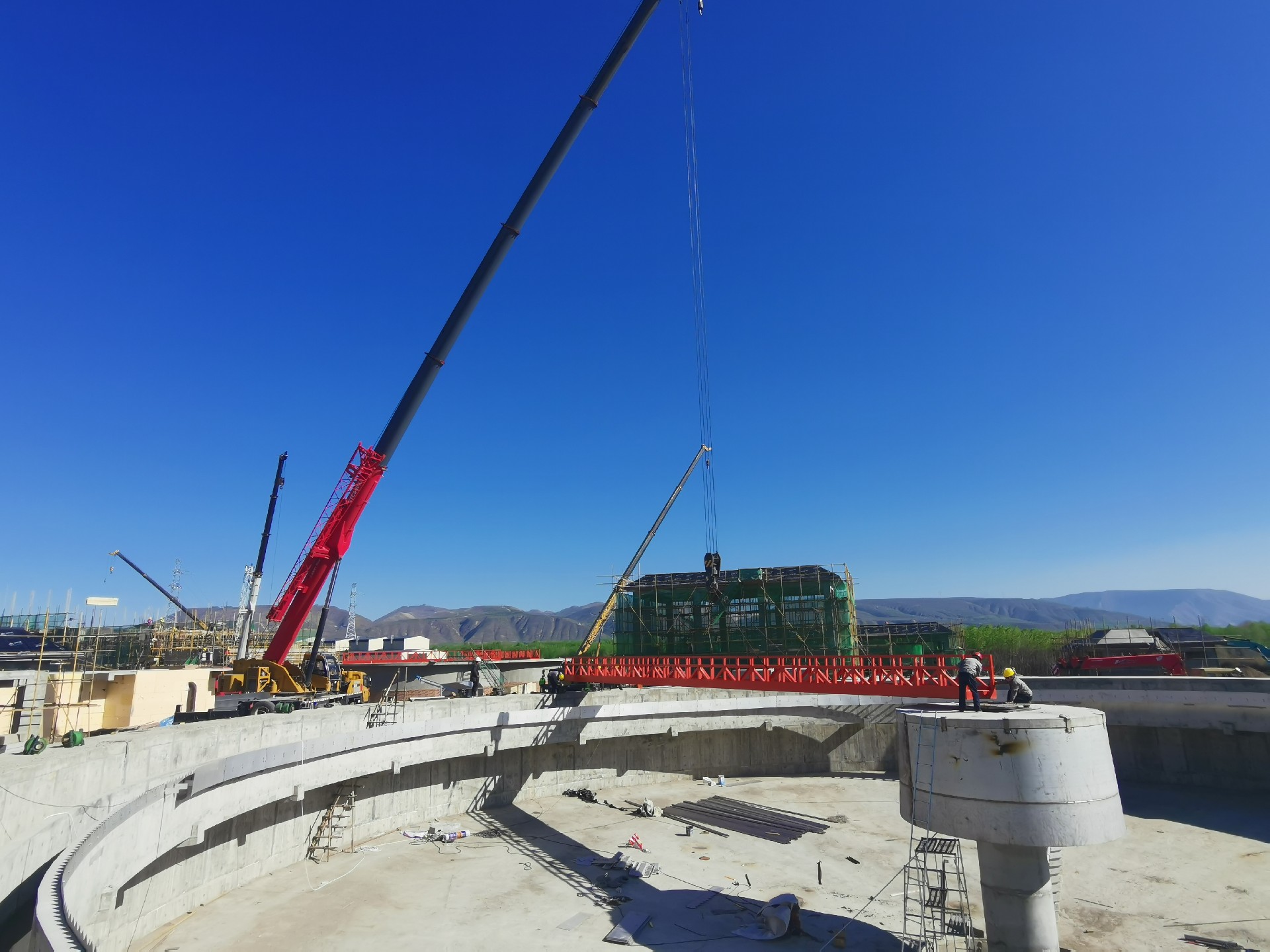

2.將設備掛在平流池上，將四個行走輪放在軌道上，按基準線找平，檢查安裝尺寸。

3.安裝滑動電纜和電器，用吊環將吊電纜傳入鋼絲繩，擰緊鋼絲繩，并將其固定在兩端的柱子上。穿接主電纜，通電調試行走情況，安裝行程開關和觸點，并根據返回停車位安裝防脫落擋板。

4.試車時，空車安裝后至少連續運行8小時，始終檢查行車是否脫軌。一旦發現，及時停車，防止設備掉入池中。

5.在工作橋上安裝吸泥泵。

6.安裝吸泥管和排泥管，從吸泥泵入口從吸泥泵入口自上而下安裝，從吸泥嘴到池底的距離為10~20mm。將幾臺吸泥泵匯總成一條排入平流池外污泥溝的出泥管。

7.進水試泵，試運行無問題后，向池內注水，水位要求高于吸泥泵頭30mm，進水時打開泵，觀察排泥口出水情況。
